配管の呼び径（15A、50Aなど）から外径・肉厚・内径を引くための一覧表です。圧力配管用炭素鋼鋼管（JIS G 3454）のSch10〜80、高圧配管用炭素鋼鋼管（JIS G 3455）のSch100〜160、配管用ステンレス鋼鋼管（JIS G 3459）のSch5S〜20S、SGP（JIS G 3452）を載せています。単位はすべてmmで、内径は外径から肉厚の2倍を引いた計算値です。
よく使うサイズの早見表
| 呼び径 A (B) |
外径 mm |
Sch40 肉厚 (内径) |
Sch80 肉厚 (内径) |
SGP 肉厚 (内径) |
|---|---|---|---|---|
| 15 (1/2) |
21.7 | 2.8 (16.1) |
3.7 (14.3) |
2.8 (16.1) |
| 20 (3/4) |
27.2 | 2.9 (21.4) |
3.9 (19.4) |
2.8 (21.6) |
| 25 (1) |
34.0 | 3.4 (27.2) |
4.5 (25.0) |
3.2 (27.6) |
| 32 (1 1/4) |
42.7 | 3.6 (35.5) |
4.9 (32.9) |
3.5 (35.7) |
| 40 (1 1/2) |
48.6 | 3.7 (41.2) |
5.1 (38.4) |
3.5 (41.6) |
| 50 (2) |
60.5 | 3.9 (52.7) |
5.5 (49.5) |
3.8 (52.9) |
| 65 (2 1/2) |
76.3 | 5.2 (65.9) |
7.0 (62.3) |
4.2 (67.9) |
| 80 (3) |
89.1 | 5.5 (78.1) |
7.6 (73.9) |
4.2 (80.7) |
| 100 (4) |
114.3 | 6.0 (102.3) |
8.6 (97.1) |
4.5 (105.3) |
| 150 (6) |
165.2 | 7.1 (151.0) |
11.0 (143.2) |
5.0 (155.2) |
| 200 (8) |
216.3 | 8.2 (199.9) |
12.7 (190.9) |
5.8 (204.7) |
ほかのスケジュールと大口径は一覧表①（Sch10〜80）と一覧表②（Sch100〜160・Sch5S〜20S・SGP）にあります。
この記事の内容
配管サイズ一覧表①（圧力配管用炭素鋼鋼管 Sch10〜Sch80）
JIS G 3454（STPG）の寸法です。「–」は規定なし、†はJIS G 3455（高圧配管用炭素鋼鋼管、STS）の値です。ステンレス鋼鋼管（JIS G 3459）のSch40・Sch80も同じ肉厚になります。
| 呼び径 A (B) |
外径 mm |
Sch10 肉厚 (内径) |
Sch20 肉厚 (内径) |
Sch30 肉厚 (内径) |
Sch40 肉厚 (内径) |
Sch60 肉厚 (内径) |
Sch80 肉厚 (内径) |
|---|---|---|---|---|---|---|---|
| 6 (1/8) |
10.5 | – | – | – | 1.7 (7.1) |
2.2 (6.1) |
2.4 (5.7) |
| 8 (1/4) |
13.8 | – | – | – | 2.2 (9.4) |
2.4 (9.0) |
3.0 (7.8) |
| 10 (3/8) |
17.3 | – | – | – | 2.3 (12.7) |
2.8 (11.7) |
3.2 (10.9) |
| 15 (1/2) |
21.7 | – | – | – | 2.8 (16.1) |
3.2 (15.3) |
3.7 (14.3) |
| 20 (3/4) |
27.2 | – | – | – | 2.9 (21.4) |
3.4 (20.4) |
3.9 (19.4) |
| 25 (1) |
34.0 | – | – | – | 3.4 (27.2) |
3.9 (26.2) |
4.5 (25.0) |
| 32 (1 1/4) |
42.7 | – | – | – | 3.6 (35.5) |
4.5 (33.7) |
4.9 (32.9) |
| 40 (1 1/2) |
48.6 | – | – | – | 3.7 (41.2) |
4.5 (39.6) |
5.1 (38.4) |
| 50 (2) |
60.5 | – | 3.2 (54.1) |
– | 3.9 (52.7) |
4.9 (50.7) |
5.5 (49.5) |
| 65 (2 1/2) |
76.3 | – | 4.5 (67.3) |
– | 5.2 (65.9) |
6.0 (64.3) |
7.0 (62.3) |
| 80 (3) |
89.1 | – | 4.5 (80.1) |
– | 5.5 (78.1) |
6.6 (75.9) |
7.6 (73.9) |
| 90 (3 1/2) |
101.6 | – | 4.5 (92.6) |
– | 5.7 (90.2) |
7.0 (87.6) |
8.1 (85.4) |
| 100 (4) |
114.3 | – | 4.9 (104.5) |
– | 6.0 (102.3) |
7.1 (100.1) |
8.6 (97.1) |
| 125 (5) |
139.8 | – | 5.1 (129.6) |
– | 6.6 (126.6) |
8.1 (123.6) |
9.5 (120.8) |
| 150 (6) |
165.2 | – | 5.5 (154.2) |
– | 7.1 (151.0) |
9.3 (146.6) |
11.0 (143.2) |
| 200 (8) |
216.3 | – | 6.4 (203.5) |
7.0 (202.3) |
8.2 (199.9) |
10.3 (195.7) |
12.7 (190.9) |
| 250 (10) |
267.4 | – | 6.4 (254.6) |
7.8 (251.8) |
9.3 (248.8) |
12.7 (242.0) |
15.1 (237.2) |
| 300 (12) |
318.5 | – | 6.4 (305.7) |
8.4 (301.7) |
10.3 (297.9) |
14.3 (289.9) |
17.4 (283.7) |
| 350 (14) |
355.6 | 6.4 (342.8) |
7.9 (339.8) |
9.5 (336.6) |
11.1 (333.4) |
15.1 (325.4) |
19.0 (317.6) |
| 400 (16) |
406.4 | 6.4 (393.6) |
7.9 (390.6) |
9.5 (387.4) |
12.7 (381.0) |
16.7 (373.0) |
21.4 (363.6) |
| 450 (18) |
457.2 | 6.4 (444.4) |
7.9 (441.4) |
11.1 (435.0) |
14.3 (428.6) |
19.0 (419.2) |
23.8 (409.6) |
| 500 (20) |
508.0 | 6.4 (495.2) |
9.5 (489.0) |
12.7 (482.6) |
15.1 (477.8) |
20.6 (466.8) |
26.2 (455.6) |
| 550 (22) |
558.8 | 6.4 (546.0) |
9.5 (539.8) |
12.7 (533.4) |
15.9 (527.0) |
22.2 (514.4)† |
28.6 (501.6)† |
| 600 (24) |
609.6 | 6.4 (596.8) |
9.5 (590.6) |
14.3 (581.0) |
17.5 (574.6)† |
24.6 (560.4)† |
31.0 (547.6)† |
| 650 (26) |
660.4 | 7.9 (644.6) |
12.7 (635.0) |
– | 18.9 (622.6)† |
26.4 (607.6)† |
34.0 (592.4)† |
配管サイズ一覧表②（高圧配管用 Sch100〜Sch160・ステンレス鋼管 Sch5S〜20S・SGP）
Sch100〜160はJIS G 3455（STS）の値で、STPGにはこの厚さの規定がありません。Sch5S〜20SはJIS G 3459の値（300Aまで。350A以上はJIS G 3468）で、溶接鋼管用の別表（表8）とは一部の肉厚が異なります。Sch5S〜20Sの「S」は、ASME B36.19から引かれた薄肉スケジュールであることを示す記号です。SGP（JIS G 3452）は呼び径ごとに肉厚1種類で、175Aと225AはSGPだけにあります。
| 呼び径 A (B) |
外径 mm |
Sch100 肉厚 (内径) |
Sch120 肉厚 (内径) |
Sch140 肉厚 (内径) |
Sch160 肉厚 (内径) |
Sch5S 肉厚 (内径) |
Sch10S 肉厚 (内径) |
Sch20S 肉厚 (内径) |
SGP 肉厚 (内径) |
|---|---|---|---|---|---|---|---|---|---|
| 6 (1/8) |
10.5 | – | – | – | – | 1.0 (8.5) |
1.2 (8.1) |
1.5 (7.5) |
2.0 (6.5) |
| 8 (1/4) |
13.8 | – | – | – | – | 1.2 (11.4) |
1.65 (10.5) |
2.0 (9.8) |
2.3 (9.2) |
| 10 (3/8) |
17.3 | – | – | – | – | 1.2 (14.9) |
1.65 (14.0) |
2.0 (13.3) |
2.3 (12.7) |
| 15 (1/2) |
21.7 | – | – | – | 4.7 (12.3) |
1.65 (18.4) |
2.1 (17.5) |
2.5 (16.7) |
2.8 (16.1) |
| 20 (3/4) |
27.2 | – | – | – | 5.5 (16.2) |
1.65 (23.9) |
2.1 (23.0) |
2.5 (22.2) |
2.8 (21.6) |
| 25 (1) |
34.0 | – | – | – | 6.4 (21.2) |
1.65 (30.7) |
2.8 (28.4) |
3.0 (28.0) |
3.2 (27.6) |
| 32 (1 1/4) |
42.7 | – | – | – | 6.4 (29.9) |
1.65 (39.4) |
2.8 (37.1) |
3.0 (36.7) |
3.5 (35.7) |
| 40 (1 1/2) |
48.6 | – | – | – | 7.1 (34.4) |
1.65 (45.3) |
2.8 (43.0) |
3.0 (42.6) |
3.5 (41.6) |
| 50 (2) |
60.5 | – | – | – | 8.7 (43.1) |
1.65 (57.2) |
2.8 (54.9) |
3.5 (53.5) |
3.8 (52.9) |
| 65 (2 1/2) |
76.3 | – | – | – | 9.5 (57.3) |
2.1 (72.1) |
3.0 (70.3) |
3.5 (69.3) |
4.2 (67.9) |
| 80 (3) |
89.1 | – | – | – | 11.1 (66.9) |
2.1 (84.9) |
3.0 (83.1) |
4.0 (81.1) |
4.2 (80.7) |
| 90 (3 1/2) |
101.6 | – | – | – | 12.7 (76.2) |
2.1 (97.4) |
3.0 (95.6) |
4.0 (93.6) |
4.2 (93.2) |
| 100 (4) |
114.3 | – | 11.1 (92.1) |
– | 13.5 (87.3) |
2.1 (110.1) |
3.0 (108.3) |
4.0 (106.3) |
4.5 (105.3) |
| 125 (5) |
139.8 | – | 12.7 (114.4) |
– | 15.9 (108.0) |
2.8 (134.2) |
3.4 (133.0) |
5.0 (129.8) |
4.5 (130.8) |
| 150 (6) |
165.2 | – | 14.3 (136.6) |
– | 18.2 (128.8) |
2.8 (159.6) |
3.4 (158.4) |
5.0 (155.2) |
5.0 (155.2) |
| 175 (7) |
190.7 | – | – | – | – | – | – | – | 5.3 (180.1) |
| 200 (8) |
216.3 | 15.1 (186.1) |
18.2 (179.9) |
20.6 (175.1) |
23.0 (170.3) |
2.8 (210.7) |
4.0 (208.3) |
6.5 (203.3) |
5.8 (204.7) |
| 225 (9) |
241.8 | – | – | – | – | – | – | – | 6.2 (229.4) |
| 250 (10) |
267.4 | 18.2 (231.0) |
21.4 (224.6) |
25.4 (216.6) |
28.6 (210.2) |
3.4 (260.6) |
4.0 (259.4) |
6.5 (254.4) |
6.6 (254.2) |
| 300 (12) |
318.5 | 21.4 (275.7) |
25.4 (267.7) |
28.6 (261.3) |
33.3 (251.9) |
4.0 (310.5) |
4.5 (309.5) |
6.5 (305.5) |
6.9 (304.7) |
| 350 (14) |
355.6 | 23.8 (308.0) |
27.8 (300.0) |
31.8 (292.0) |
35.7 (284.2) |
4.0 (347.6) |
5.0 (345.6) |
8.0 (339.6) |
7.9 (339.8) |
| 400 (16) |
406.4 | 26.2 (354.0) |
30.9 (344.6) |
36.5 (333.4) |
40.5 (325.4) |
4.5 (397.4) |
5.0 (396.4) |
8.0 (390.4) |
7.9 (390.6) |
| 450 (18) |
457.2 | 29.4 (398.4) |
34.9 (387.4) |
39.7 (377.8) |
45.2 (366.8) |
4.5 (448.2) |
5.0 (447.2) |
8.0 (441.2) |
7.9 (441.4) |
| 500 (20) |
508.0 | 32.5 (443.0) |
38.1 (431.8) |
44.4 (419.2) |
50.0 (408.0) |
5.0 (498.0) |
5.5 (497.0) |
9.5 (489.0) |
7.9 (492.2) |
| 550 (22) |
558.8 | 34.9 (489.0) |
41.3 (476.2) |
47.6 (463.6) |
54.0 (450.8) |
5.0 (548.8) |
5.5 (547.8) |
9.5 (539.8) |
– |
| 600 (24) |
609.6 | 38.9 (531.8) |
46.0 (517.6) |
52.4 (504.8) |
59.5 (490.6) |
5.5 (598.6) |
6.5 (596.6) |
9.5 (590.6) |
– |
| 650 (26) |
660.4 | 41.6 (577.2) |
49.1 (562.2) |
56.6 (547.2) |
64.2 (532.0) |
5.5 (649.4) |
8.0 (644.4) |
12.7 (635.0) |
– |
| 700 (28) |
711.2 | – | – | – | – | 5.5 (700.2) |
8.0 (695.2) |
12.7 (685.8) |
– |
| 750 (30) |
762.0 | – | – | – | – | 6.5 (749.0) |
8.0 (746.0) |
12.7 (736.6) |
– |
| 800 (32) |
812.8 | – | – | – | – | – | 8.0 (796.8) |
12.7 (787.4) |
– |
| 850 (34) |
863.6 | – | – | – | – | – | 8.0 (847.6) |
12.7 (838.2) |
– |
| 900 (36) |
914.4 | – | – | – | – | – | 8.0 (898.4) |
12.7 (889.0) |
– |
| 1000 (38) |
1016.0 | – | – | – | – | – | 9.5 (997.0) |
14.3 (987.4) |
– |
呼び径Aとインチ呼び（B）の対応
| A呼び | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B呼び | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 3 1/2 | 4 |
| A呼び | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B呼び | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 |
25A以上は、Bの数字に25をかけるとおおよそのAになります。
表の見方

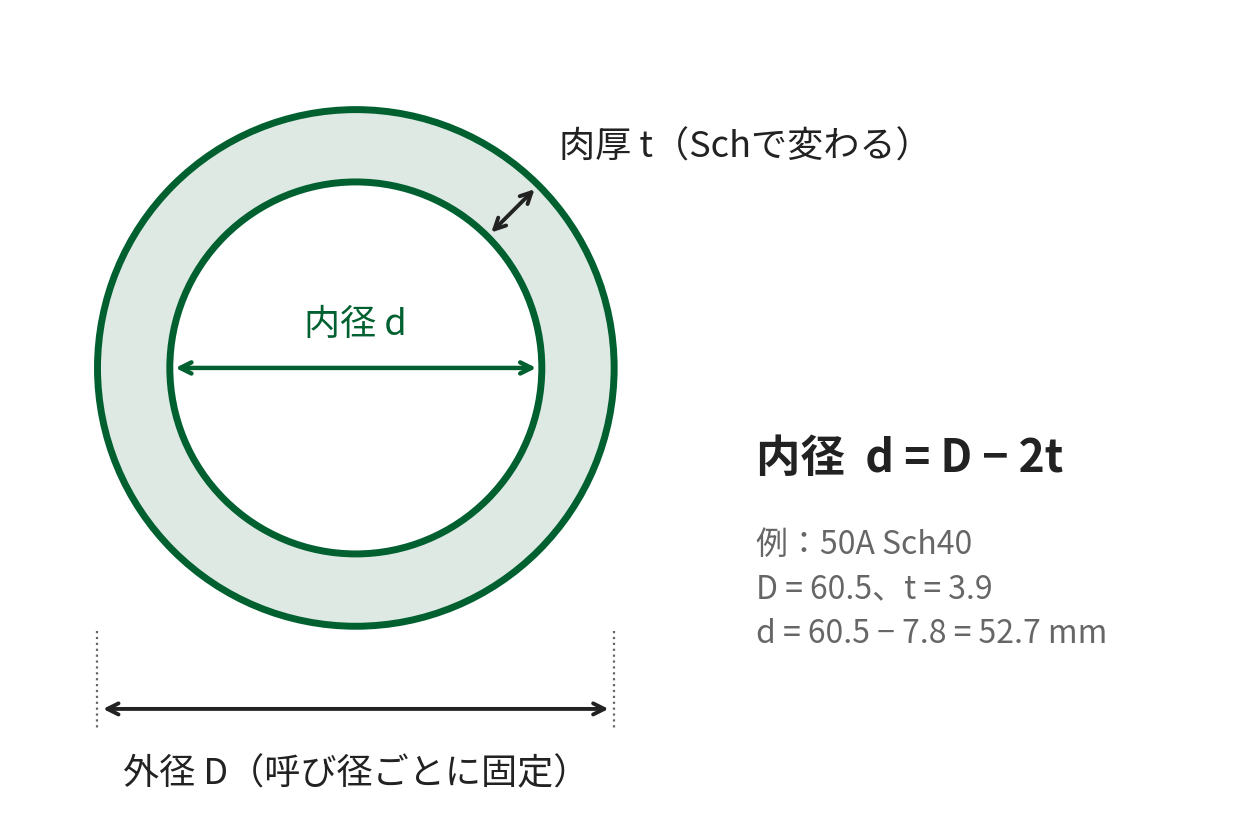

- 呼び径AとBは同じ管の別表記です。 25A＝1Bで、外径は34.0mmです。呼び径は寸法そのものではなく、管の大きさを表す番号になります。
- 外径は呼び径ごとに固定で、Sch番号が大きいほど肉厚が厚く、内径が小さくなります。 材質が違っても外径は同じです。Schの決め方はスケジュール（Sch）基本解説で解説しています。
- 内径＝外径−2×肉厚で求めます。 JISが規定するのは外径と肉厚だけで、内径は目安の値です。
- STPG（JIS G 3454）にあるのはSch10・20・30・40・60・80だけです。 Sch100以上と550A以上のSch40〜80はSTS（JIS G 3455）の規定なので、「STPG370 Sch160」のような指定は規格上ありません。
内径から流速を求める
50A Sch40（内径52.7mm）に水を10m³/hで流すと、断面積0.00218m²なので流速は約1.27m/sです。計算は次のツールで行えます。
- 流量・流速・配管径換算（別サイト）：内径と流量から流速を求める
- レイノルズ数の計算（別サイト）：層流・乱流の判定
- ファニングの式・管摩擦係数の計算（別サイト）：直管の圧力損失
関連記事
電縫管とは？シームレス管・鍛接管・アーク溶接管との違いと規格記号の読み方
参考資料
- JIS G 3452：2019「配管用炭素鋼鋼管」
- JIS G 3454：2019「圧力配管用炭素鋼鋼管」
- JIS G 3455：2020「高圧配管用炭素鋼鋼管」
- JIS G 3456：2019「高温配管用炭素鋼鋼管」
- JIS G 3458：2020「配管用合金鋼鋼管」
- JIS G 3459：2021「配管用ステンレス鋼鋼管」
- JIS G 3460：2018「低温配管用鋼管」
- JIS G 3468：2021「配管用溶接大径ステンレス鋼鋼管」
更新履歴 2026-09 早見表・呼び径対応表・計算例を追加。650A Sch60と850A Sch10Sの内径の誤記を修正。Sch100〜160と550A以上の厚肉の規格帰属をJIS G 3454からJIS G 3455に訂正。
